今年も残すところあと1日となりました。皆さまいかがお過ごしでしょうか？最近、すっかりハードウェアづいている高梨です。

ところで、「iPod classicのサイズって、昔のカセットテープとだいたい同じじゃね？」と思ったことはないでしょうか？私はあります。なので、中古の車載用カセットデッキにiPodを組み込めないものだろうかと常々思っておりました。

「そんな手間かけるんだったら、それなりの製品があっべぇ」とお思いの方もいらっしゃるでしょう。そう、実際あるんですが、

• FMトランスミッターは音質が悪い。お値段高めのものは音もいいのかもしれませんが、以前買ったことのある2〜3千円のものは、残念な音しか出ませんでした。
• カセットテープの形をしたアダプタは、壊れやすい。これもモノによるのかもしれませんが、ひと夏入れっぱなしにしておいたらカセットデッキもろとも使えなくなったことがあります・・・。音質はFMトランスミッターよりはかなりマシですが、機構上どうしたってカセットテープレベルです。
• 私の車にはCDプレーヤがすでについていたので、音楽を一度CD-Rに焼けばいいとも言えます。が、それはめんどくさい。ここはギークらしく(?)iPodから直接再生することにトライしてみたい！

などなどの理由により、今回の改造に挑戦することにしました。

貧者の物品調達所ｗ、Yahoo!オークションをチェックしてみると、だいたい送料込みで1,500円から2,000円くらいで入手できそうなことがわかりました。このくらいなら、壊れたところで諦めがつきますし、成功したらめっけもの、くらいに考えて、サクっと落札。

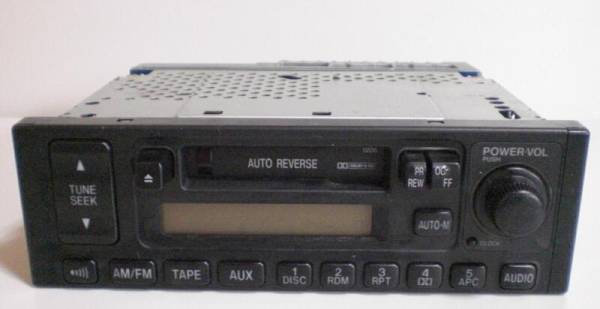

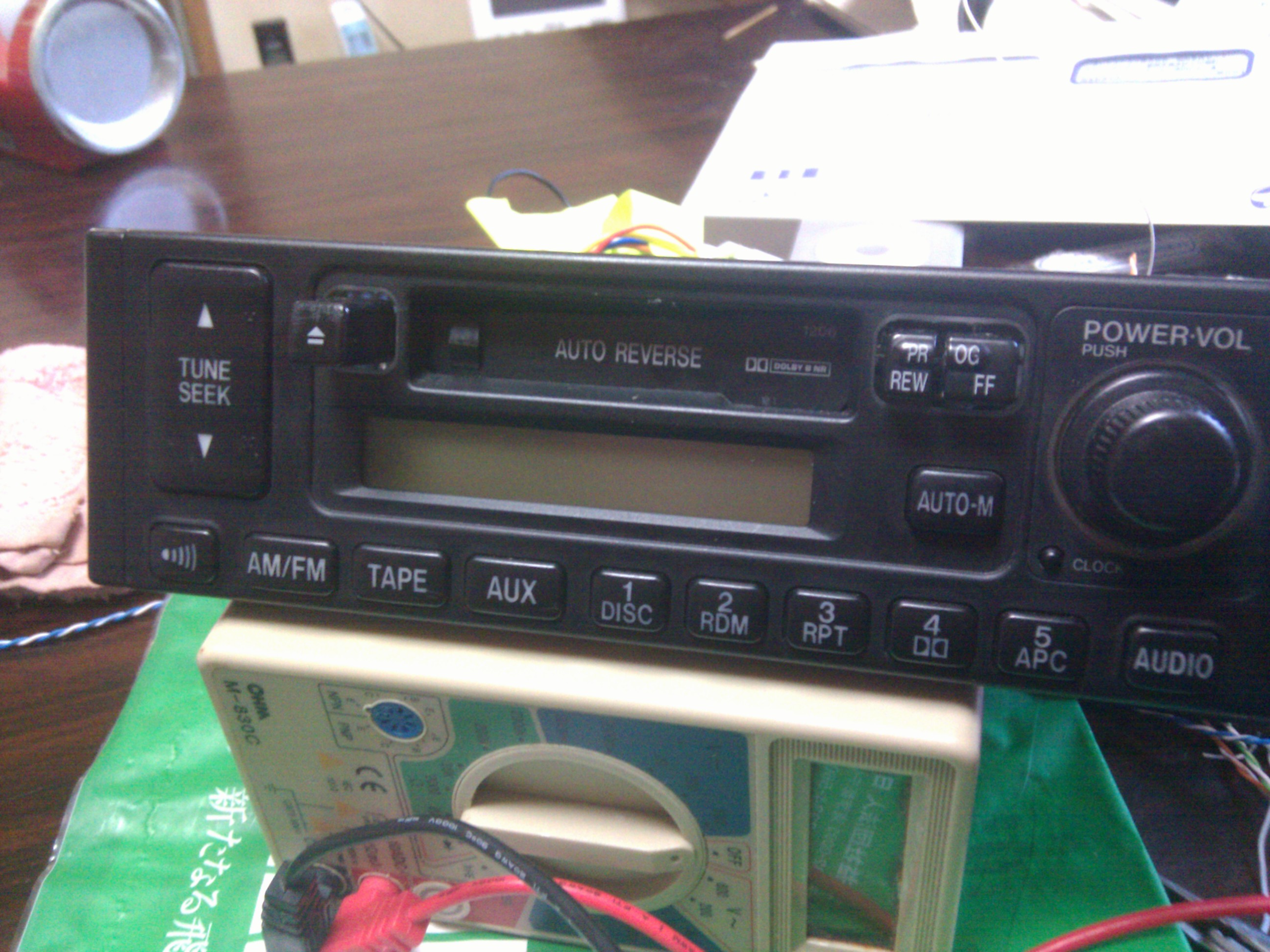

そのカセットデッキがこちらになります。下に並んだボタンをよくみると AUX と書かれているものがあることがおわかりいただけると思います。AUXとは何かというと、auxiliaryの略で、元は「予備の、補助の」という意味ですが、ここでは外部音楽プレーヤからの入力を受け付けられることを意味します。要するに、iPodのイヤフォン信号を、このデッキのAUXに繋げてやればいいわけです。

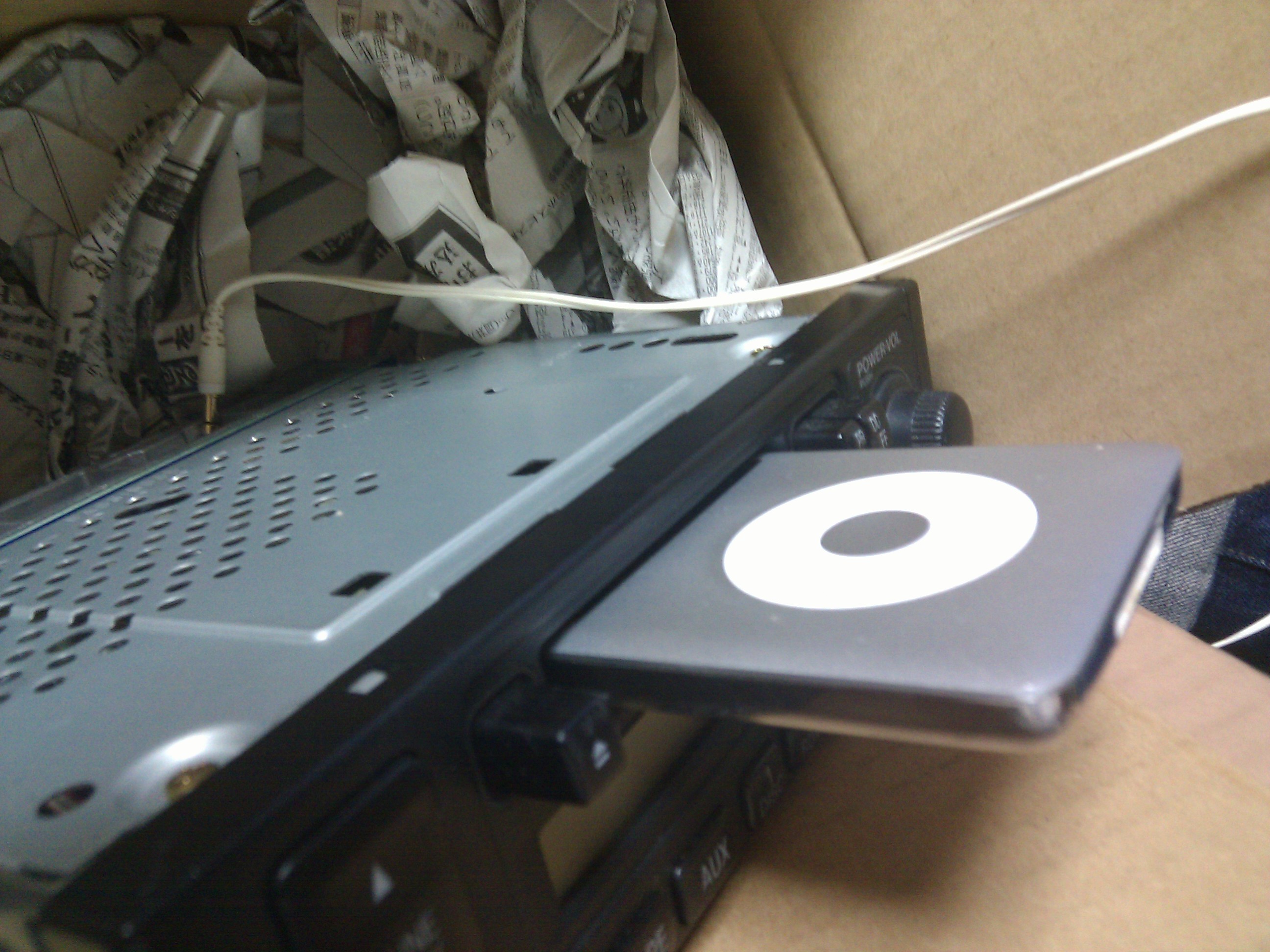

商品が届き、iPodが本当に入るかをチェックした写真がこれ↓

ビンゴ！思ったとおり、厚さはピッタリでした。幅は若干iPodの方が狭いのですが、まあそこは入ればヨシということで。iPodの操作ダイアルは外に出し、この状態のまま操作できるようにします。

また、カセットを挿入すると、当然奥に動くようにできているので、それを防ぐためにワイヤーで固定します。ちょっとわかりづらいですが、ステレオミニジャックもiPodの穴と一致するよう、取り付けています。

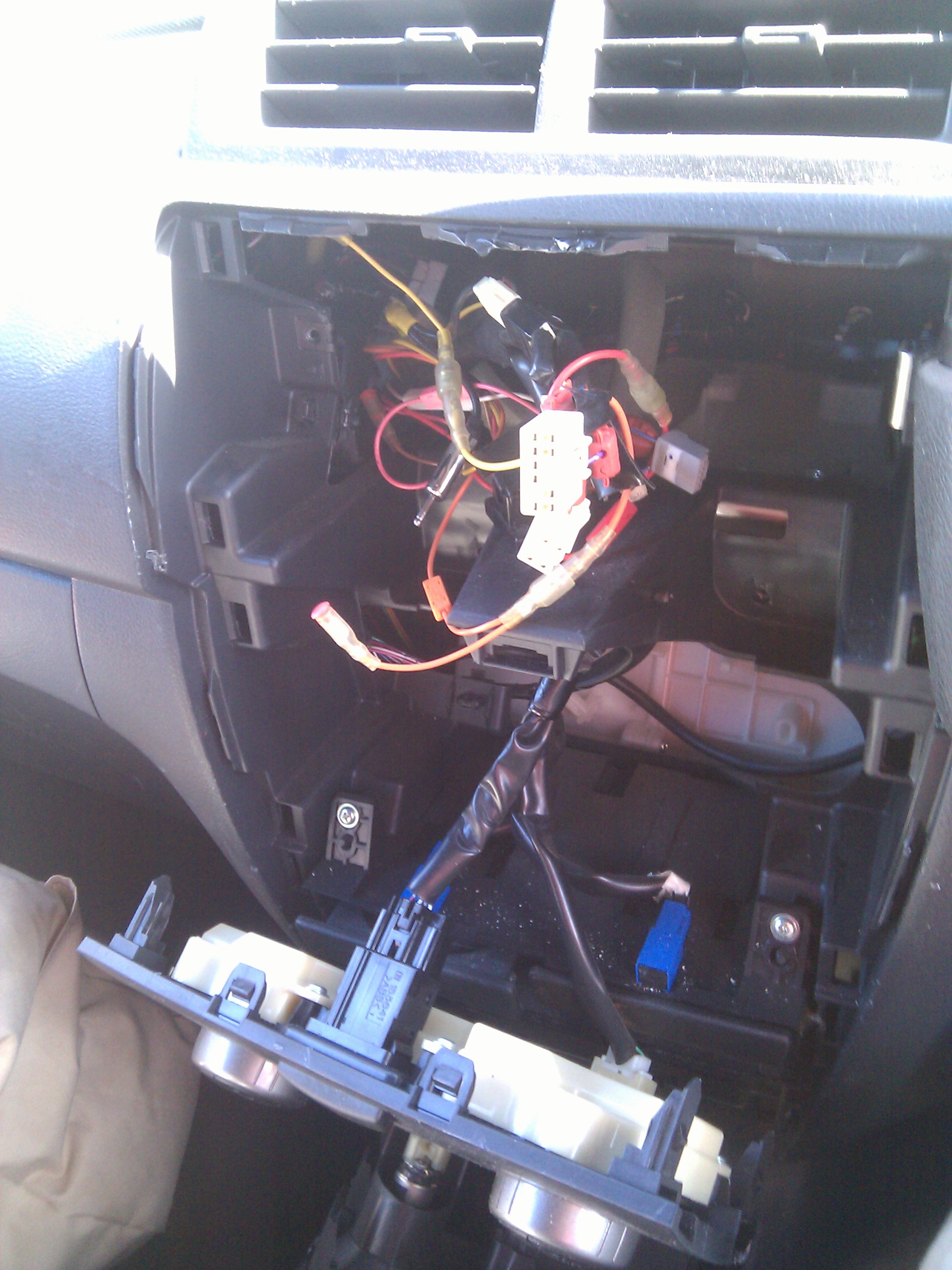

この段階で、一旦マイカー(トヨタ Bb)に取り付けられるかチェックしてみることにしました。こういった車の改造は初めてでしたので緊張しましたが、なんとかパネルを外すことができました。

すると、なんとも私らしい痛恨のミスが発覚！ 私の車は前述の通りトヨタ車なのですが、このテープデッキはマツダ車用なのでした・・・。ﾏｼﾞｶﾖ orz

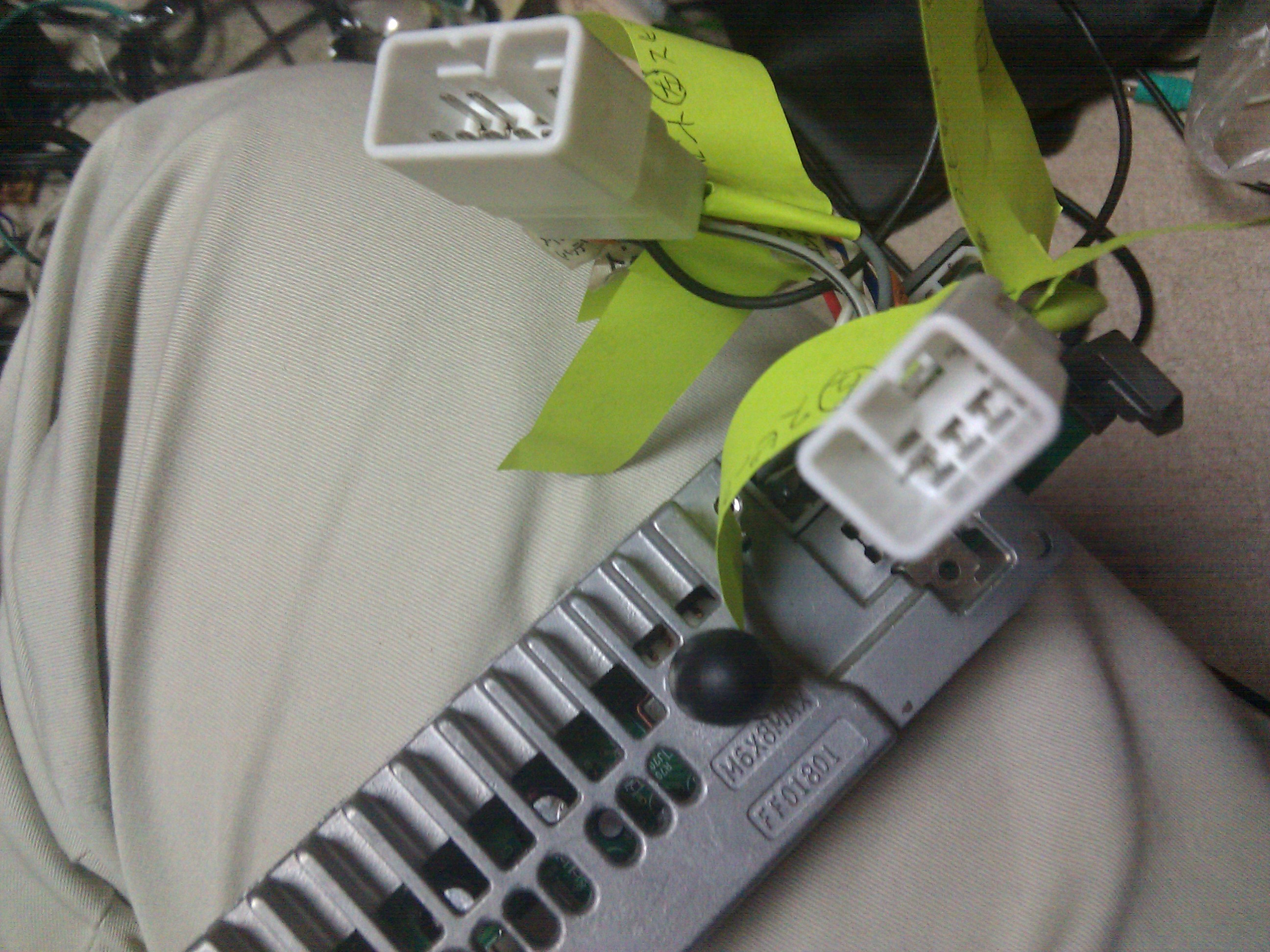

がしかし、こんなことでメゲる私ではありません！ 気を取り直して、トヨタ車用「逆カプラ」をやはりヤフオクで落札。逆カプラというのは、車からのコネクタを社外品(車メーカー以外の機器)に接続するための部品です。それをハンダ付けした写真がこちら。

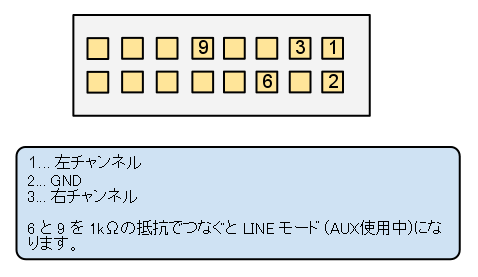

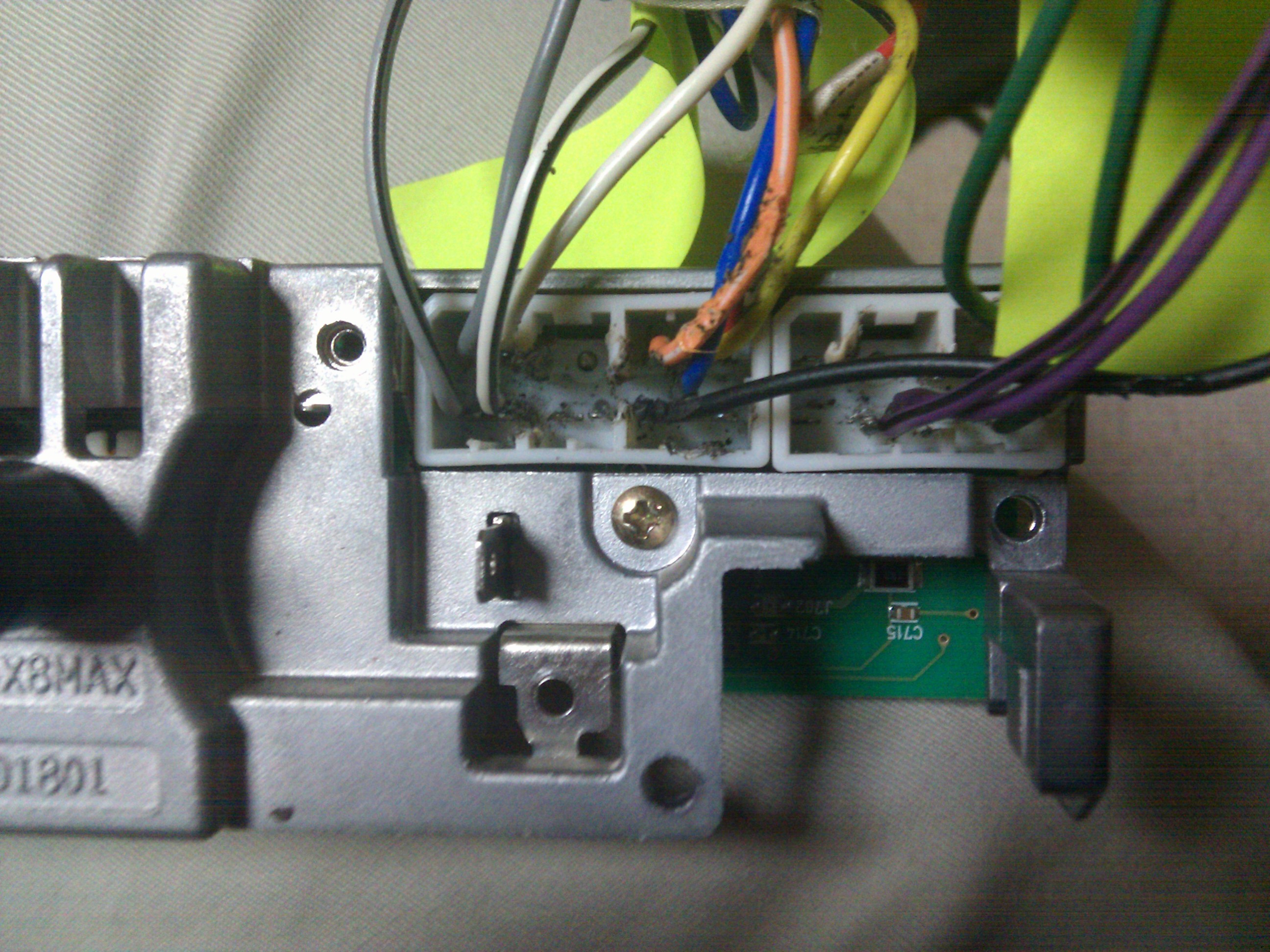

これで、車への接続はできるようになったのですが、ここで問題なのが「いったいAUX端子ってどこにあるねん？」ということでした。が、ぐぐってみると、このようなページを発見！私のデッキにも、上記接続線の他に16ピンのソケットがあります。なので、以下の要領でハンダ付けしてみました。

最初、6番ピンと9番ピンを1kΩの抵抗で直接ブリッジしたのですが、それだと、チューナー(ラジオ)モードに切り替えてもすぐAUXモードに戻ってしまいます。要するに、AUX入力を使うタイミングで、何か別のスイッチで6番と9番を抵抗経由で接続しなければならないのでした。

でも、それはやはり不便。iPodを入れたら自動でAUXモードに切り替わって欲しいものです。

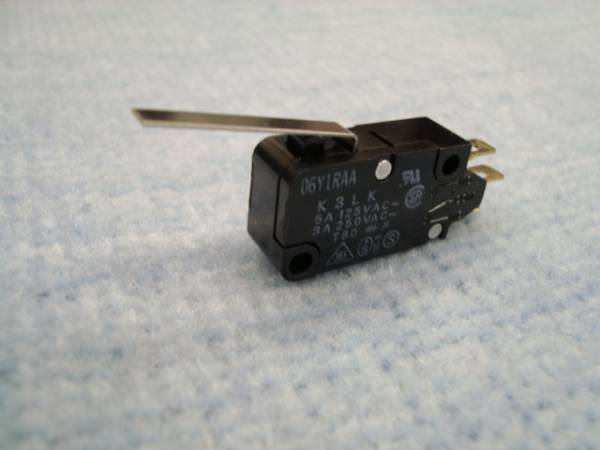

なので、またまたヤフオクでこのスイッチをゲット。

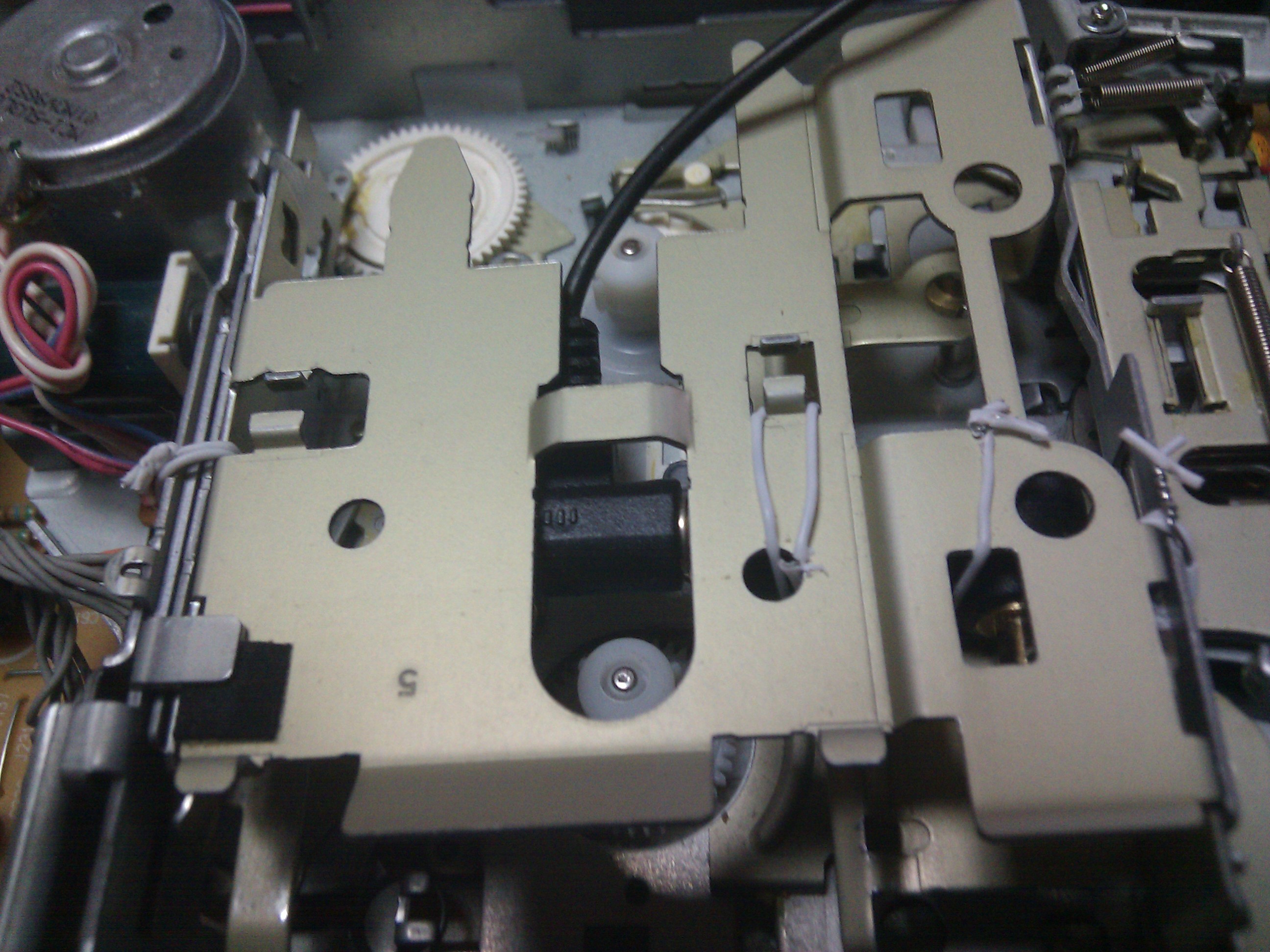

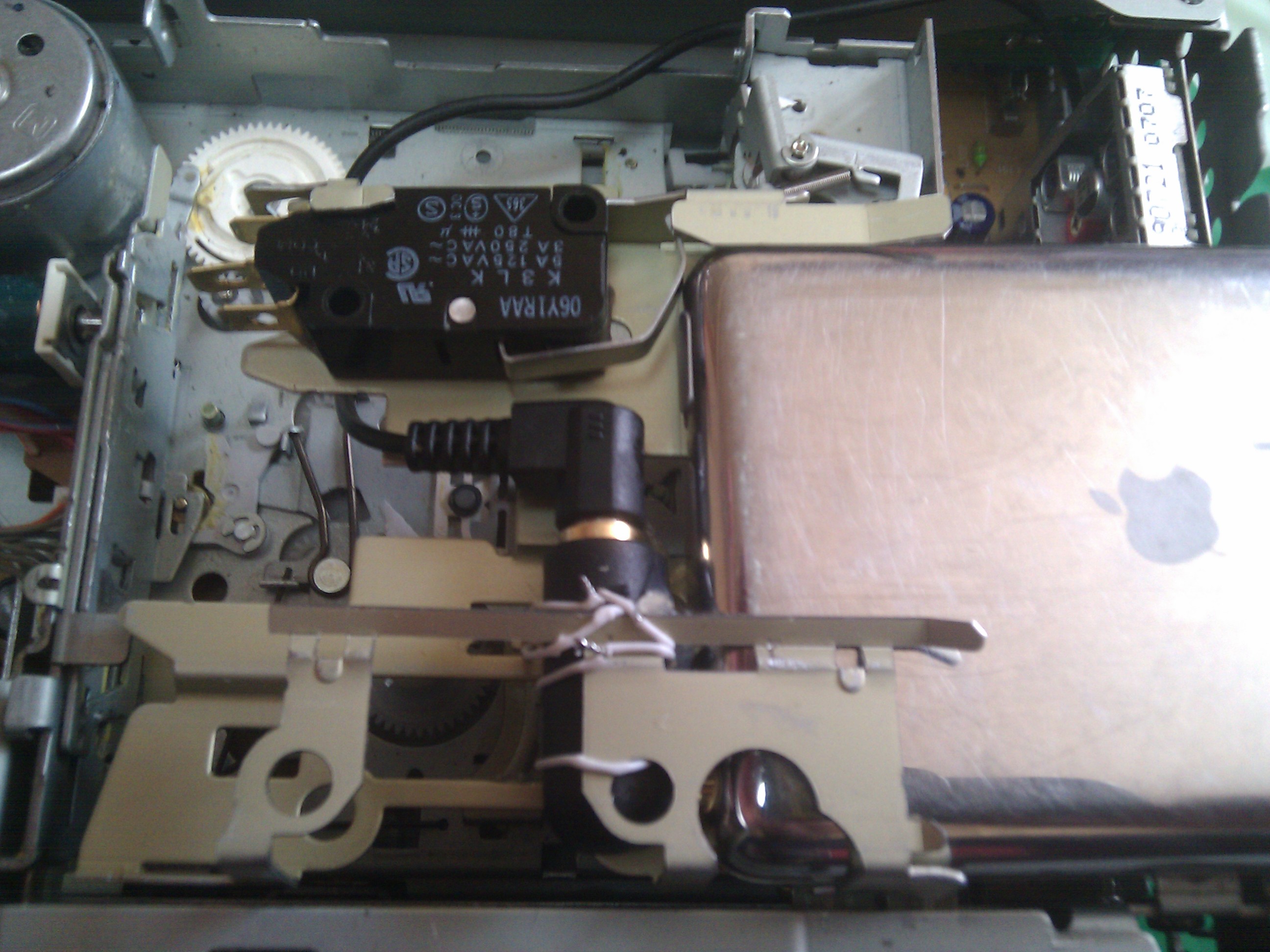

組み込んでみた様子がこちらになります。iPodとうまく接触し、スイッチが動くよう、腕を加工しています。

上述のAUX入力にミニジャックからの銅線ハンダづけし、蓋を閉めたところでデッキの改造は完了です。前面からの外観は全く変わっていません。

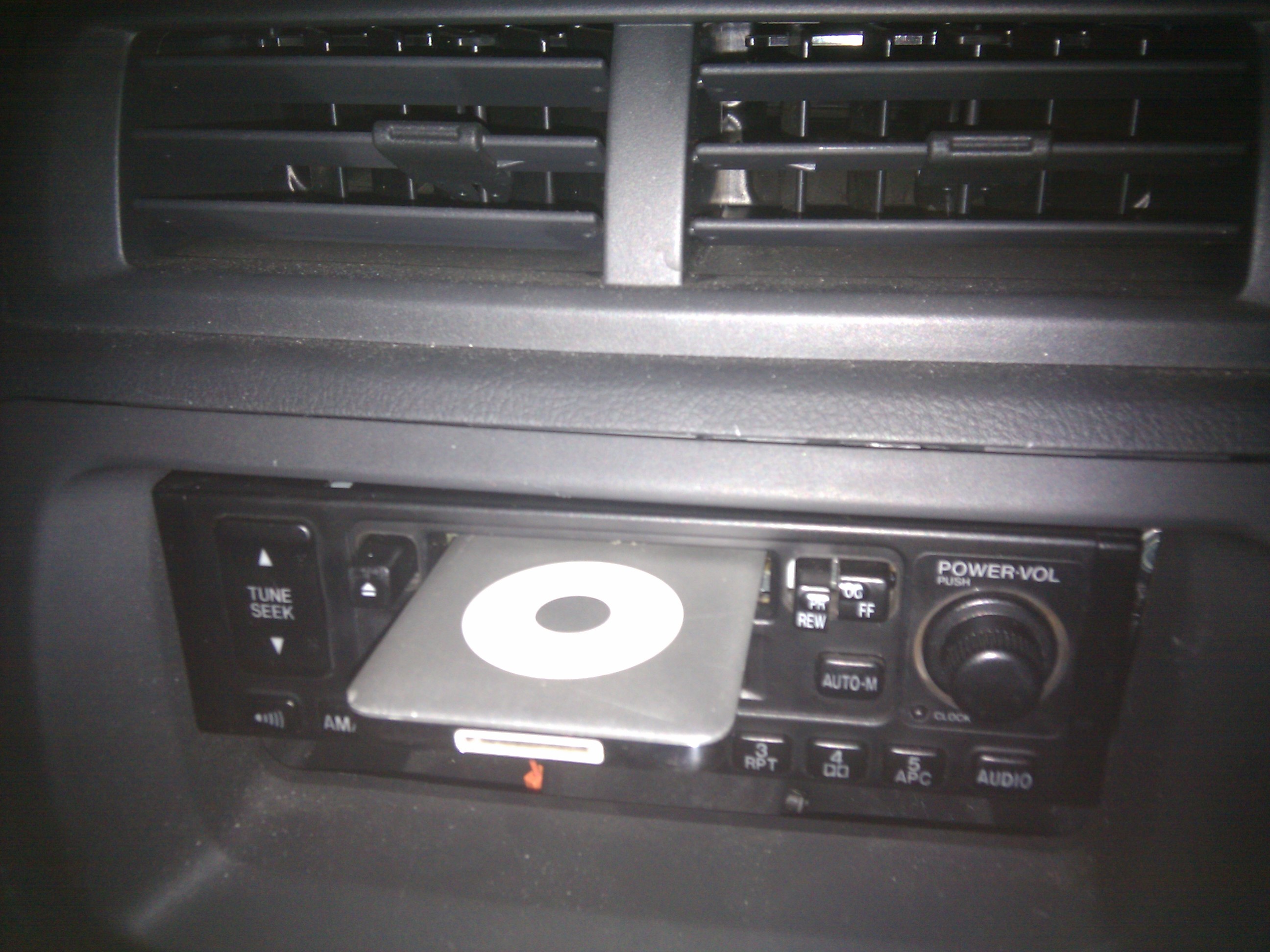

そして、いよいよ車に取り付け。果たして期待通り音が出るでしょうか・・・？

ｷﾀ━━━━━━( ∀ )━━━━━━!! 出ました！・・・って写真じゃもちろん分かりませんが、私の好きなK-POPが結構な音質で流れています。オーイェー！ (ただ、若干ですが、高音部がシャリシャリする感じはあります。iPodはイヤフォンで聴くことを想定して作られているはずなので、周波数分布にバイアスがかかっているのかもしれません。この辺りは妥協するか、別途ローパスフィルタを組み込むかですね・・・。)

以上、サラサラっといかにもすんなりできたかのように書きましたが、実際には試行錯誤の繰り返しでした。とりかかってから完了するまで、約２週間かかっています。もちろんこれにかかりっきりだったわけではないものの、かなりの時間を費やしてしまいました。。。暇じゃないとできませんね。ｗ

ひょっとしたらマネをする方がいるかもしれないので、あらかじめお断りしておきますが、

この記事に書かれていることは、一切無保証であり、この改造を行ったことによる、全ての事故・破損・障害について、私は責任を一切負いません。

ということをご了解いただいた上で、ポイントを挙げるとすれば

• カセットデッキのソケットはよく確認して車種を間違えないこと。ここをミスると、私のように逆カプラを取り付けなければならなくなってしまいます。
• デッキにAUXモードがあることを確認すること。
• 少ないとはいえ、若干のハンダ付け作業は必要。
• カセットデッキは、「壊れてもいいや」くらいの気持ちで購入すること。今時カセットデッキなんて中古でしか手に入らないでしょうし、そもそもが正規の使い方ではないので、この心構えは重要です。

というわけで、オーディオに関していえば文句ない状態にはなりました。・・・が、リアシートやトランクが、ゴミやらジャンクパーツやらで埋まっており、そちらを片付けた方が快適なことは言うまでもありません。。。orz 今年はカブにもよく乗りましたけど、同様によく働いてくれた愛車に感謝をこめて、今更ですが大掃除することにします。みなさま良いお年を！

ちょっと古い話になりますが、ネットの世界では「自炊」といって書籍や書類をドキュメントスキャナで読み込み、電子化するのが流行っています。その作業を請け負ってくれる業者さんもたくさんあります。

私もドキュメントスキャナを買ったことは買ったのですが、買ってから一度も使わず、結局知り合いの方に購入額より若干安めにお譲りしました。

私の場合、

• 書籍をまるごと電子化する必要性はあまりない。最新の情報はネットのドキュメントを見ればよいし、もしどうしても必要なら業者にアウトソースした方が手間もかからないし、安い。また、書籍の中でも取っておきたいのはほんの一部だけ。
• ドキュメントスキャナで一度にセットできる枚数は多くて50枚。例えば300ページの書籍だと2回にわけて食わせる必要がある。機械の作業を人間がじっと待つのは不毛極まりない。
• 本当に電子化&保存したいのは、請求書や領収書などの比較的小さめで1枚で完結する書類。

などの理由によりドキュメントスキャナは不要と判断しました。

しかし、溜まる一方の書類をなんとかしたいというニーズは依然としてあるわけで、どうしたもんかなぁと思っていました。

そんなある日、ネットを漁っていたら、hidescanというスキャナを発見。スリムな筐体を紙の上でスライドして読み取るタイプのものです。つまり、「自炊」作業で行うようなまとめ読みはできません。読み込んだ画像は microSD に保存され、PCにUSBでで接続することもできます。(接続すると外付けUSBドライブとして認識される)

一方、高梨釣具店の動画をYouTubeに自動でアップロードするため、EyeFi という製品を買ってありました。YouTubeだけでなく、Flickr や Evernote など、ネット上の様々なサービスに画像・動画をアップロードできることは以前から知っていました。が、肝心の貸しボート業が長期休業を余儀なくされたため、こちらも使わないままでした。

であれば、hidescan に EyeFi を繋げれば、PC操作不要で、スキャンした画像を即Evernoteに上げられることになります。

が、hidescanに挿せるのは前述の通り micro SD に限られます。EyeFiは SDカードサイズなので、そのままでは繋げることはできません。

そこで探し出したのが「変換名人 SDカード→microSD逆変換」という製品。microSDをSDカードに変換するアダプタは百均でも売られているほど出回っていますが、これはその逆でSDカードをmicroSDポートに挿すためのものです。

これで役者は揃いました。この3品を組み合わせれば、コンパクトかつ便利なドキュメントスキャナができあがるはずです。

ここでくだくだしく設定方法を述べてもいいのですが、とても簡単なのと、私自身EyeFiをこの用途にしか使っておらず、詳しくないためソフト的な設定の解説はしません。結果から言うと、

思惑通り成功! (^_^)V

しました。完成写真を下に示します。

変換名人のボディをどうやって取り付けるか悩みましたが、事務用両面テープで十分な強度で留めることができました。願わくは、フラットケーブルにもう少し長さが欲しいところ。↑の位置だとformat ポッチが隠れてしまいます。まあでも画像を消したければPCにUSB接続して消せばいいことです。

スキャンしてからEvernoteに上がってくるまで少し待つのかなぁと思っていましたが、そんなことはなく、無線LANの範囲内なら即時アップロードされるようです。

もちろん、無線LANの使える場所は限られますが、EyeFiはSDカードでもあるので、外でスキャンして帰宅後に電源を入れるだけでEvernoteに上がってきます。単３電池２本で動作しますから出先で電源に困ることもありません。電池が切れたらコンビニで買えばいいのです。

これは期待以上に便利なものができあがってしまいました。「できるはず」とは思っていたことですが、本当にできると嬉しいものです。

肝心の費用は、というと、

• hidescan … 10,000円前後
• 変換名人 … 1,300〜1,600円台
• EyeFi Share (2GB) … 5,000円前後

ということで、だいたい17,000円もあればできあがります。ドキュメントスキャナはそれ自体安くても2万円はしますし、忘れないで欲しいのですが、PCに接続して操作しなければ使えません。

今思いついたのですが、ネットの向こう側でゴニョゴニョすれば、電子FAXとして使うこともできるでしょう。田舎では大変多いのですが、例えば私の親のような情報弱者にとって、ネットに情報をアップロードするのは至難の技です。そこで、

1. A4の原稿用紙に、手書きで紙を書いてもらい、これでスキャン。
2. 写真共有サイトを経由して原稿データを受け取る。
3. あとはメールするなりOCRするなりお好きなように。

まあITに弱い人が無線LAN設定をどうやってするのか、という問題はありますが、ある程度こちらでプリセットして発送する、という手も取れなくはありません。
